浙江大学机械学院院史馆展出的教育挂图

“这是画的？！”

浙江大学机械工程学院院史馆内

一位在发动机剖视图教育挂画前

存身不雅看的同学口快心直

发出了赞扬

这幅挂画确乎太不像“画”了

从各零部件的大小

相对位置和装置接洽

到钢制、铜制

铝合金、铸铁等

零件的材料属性和后光

充足精准着实、“绘影绘声”

以致还带着几分“动感”

施岳定与他的“工程画”

尽管难以置信

但这幅画颠扑不破

是完全由手工绘制的

况且画画的东谈主

不是浙大哪位爱好机械的

好意思术敦厚或艺术生

而是机械工程学院

退休西宾

本年72岁的施岳定

从上世纪八十年代起

施岳定敦厚就开启了

他的图学教育生计

那张“不像画”的挂画

就绘制于这一时间

以前

他在教育奉行中发现

好多复杂机器的

功绩旨趣和装置接洽

学生没法强健

也很难通过自学掌持

“比如每次评释汽车

内燃机等复杂结构的时候

咱们没法把汽车开进教室

又弗成剖开设立

给学生看内部的详备结构。”

工件的三视图、立体图和着色后画稿

于是施岳定萌发了一个倡导

把这些复杂机器结构

用立体画绘制出来

学生想要看清哪个结构

他就用“巧笔”

将结构层层“开放”

画成的作品进程装裱

便成为课堂“教育挂画”

敦厚们轮替借用

便捷评释展示

施岳定日间讲课、搞科研

晚上都集元气心灵绘制

这是工程，亦然艺术

每幅挂图都要履历漫长“旅程”

才能最终成型

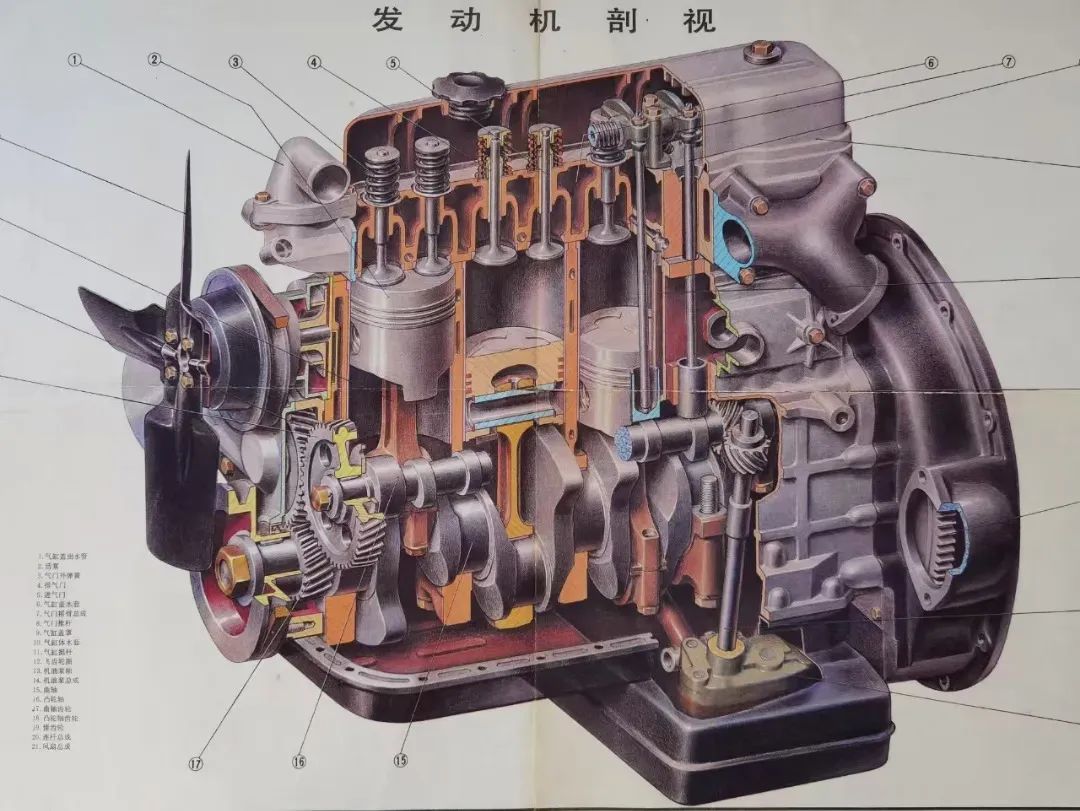

那幅《发动机剖视》

他画了整整三个月

领先凭据装置图

全套零件图

分析各系统的功绩旨趣

装置结构

零件结构体式和尺寸大小

要精准绘制复杂机器的轴测图

还要用绘画范例进行艺术科罚

用素描技法画出明暗接洽

用彩色铅笔上色

尽可能归附

材料的着实后光和质感

发动机横剖面的平面图，经彩铅润饰相同不错“绘影绘声”

出于对培育的执着和爱好

凭借抽象才能和奉献精神

施岳定在上世纪八九十年代

干涉时候元气心灵、络续手绘了

百余幅这么的课堂挂图

许多施敦厚绘制的图片

自后也成为讲义插图

点拨和启发了许多学子

在施敦厚家中

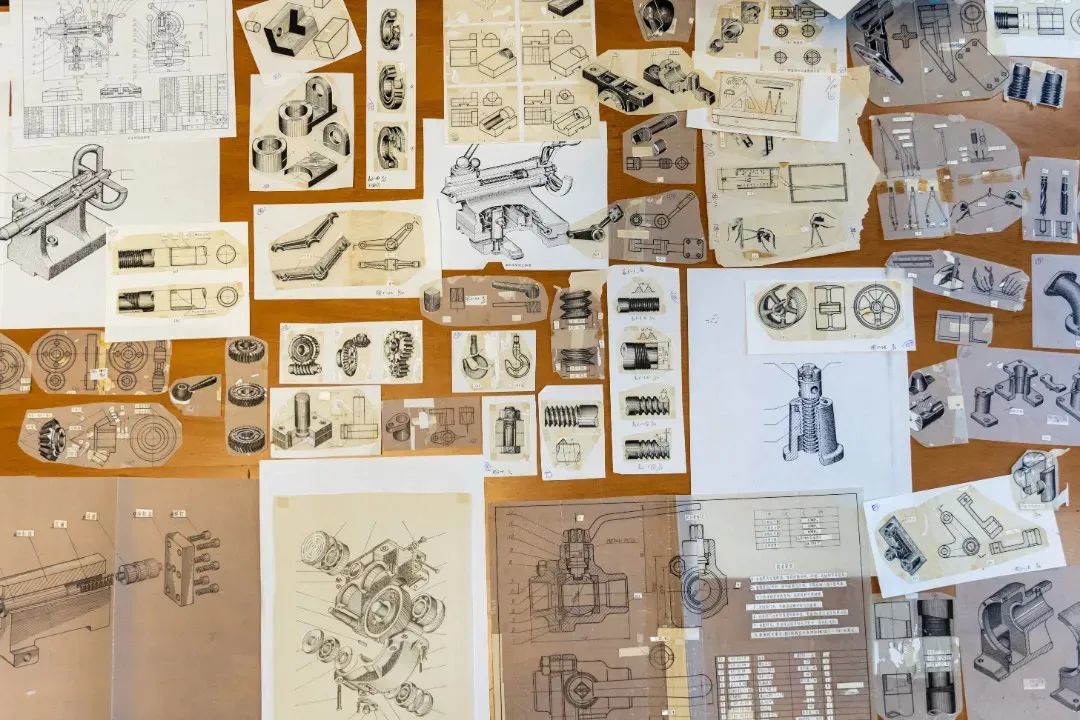

存放着厚厚一叠

图学讲义插图的原稿

那是他多年蕴蓄的“宝贝”

施岳定绘制的讲义插图的“冰山一角”

那些年

他为出书的讲义

画了若干插图？

总有千余幅

但具体数字

连他我方也算不明晰——

归正惟有学生需要，他就画

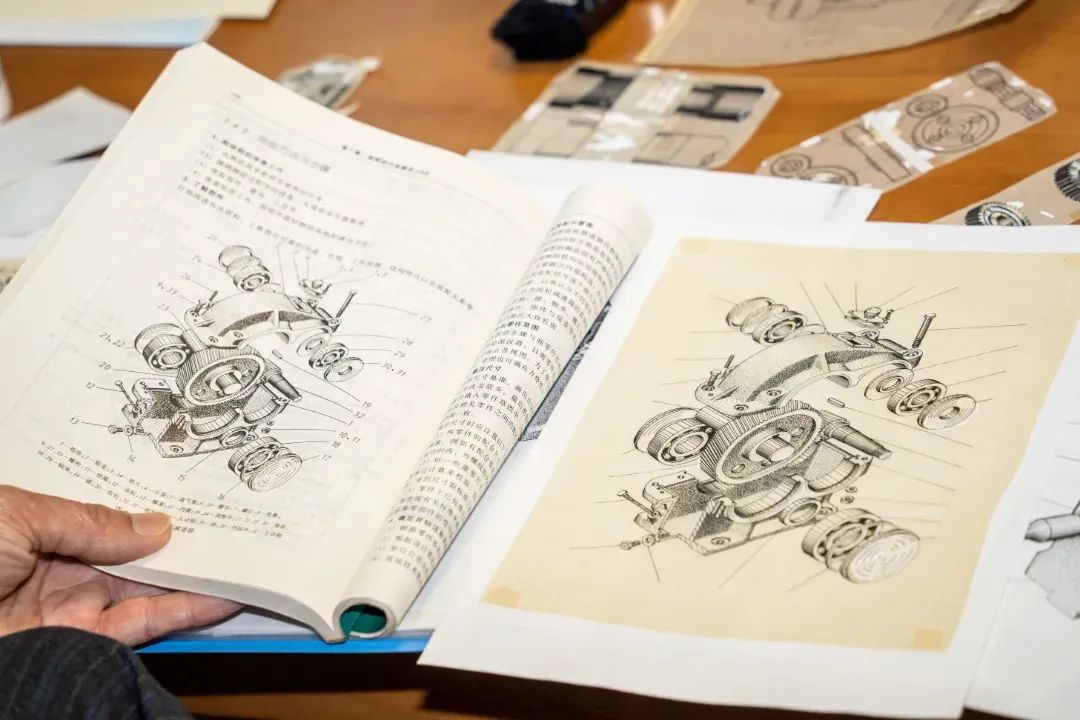

硫酸纸上的原稿与《工程制图教程》讲义插图

就算是一个螺纹

一个弹簧、一个齿轮

一个涡轮

以致是一个椭圆截面

每个轻飘的零部件插画中

都有他我方的想考

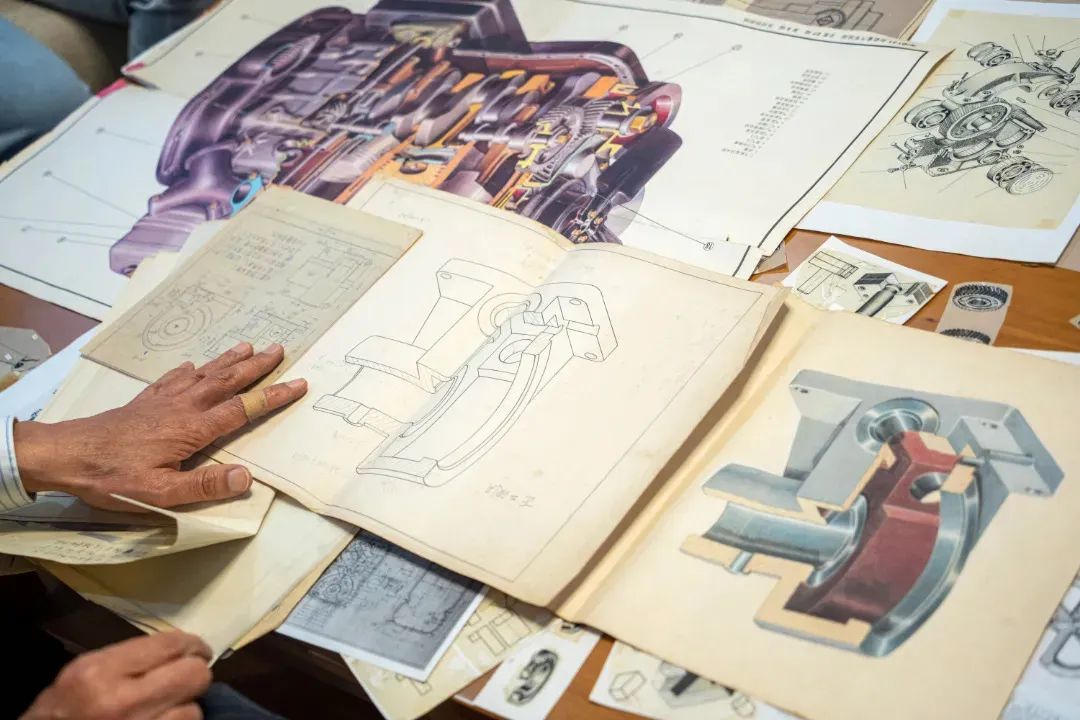

讲义插图与原稿对比

施敦厚的图

不单出当今挂图里、讲义中

而是更多地出当今黑板上

“边讲课边在黑板上绘制

教育成果相配好。”

施敦厚说

“如若用幻灯片评释工程图

关节部位的图形接洽

一张图平直跳出来

学生跟不上

而边讲边画

对重心部位的指向性更强

学生紧跟想路

强健更为彻底。”

施岳定在课堂上教诲图学学问

在以前的学生中

还广为流传着

“一节课”

和“一秒钟”的故事

教诲“画三视图”时

施岳定会吩咐一项功课：

同学们凭据不同模子

用一节课的时候

绘制其三视图

下课后，学生逐个转队

拿图给敦厚检讨

“施敦厚

惟有看到你的图

毋庸看模子

立马就能知谈有几个错

检讨作假就一秒钟，真神！”

施岳定与学生合影

濒临学生们的评价

施岳定敦厚说

我方的倡导其实很肤浅

要进步教育质料

必须诚心诚意

“教育需要干涉

作念好培育功绩需要情感

西宾要有背负感和责任感

行为敦厚

要奋发成为学生的楷模。”

被一幅幅

细腻又精密的“工程图”颤动

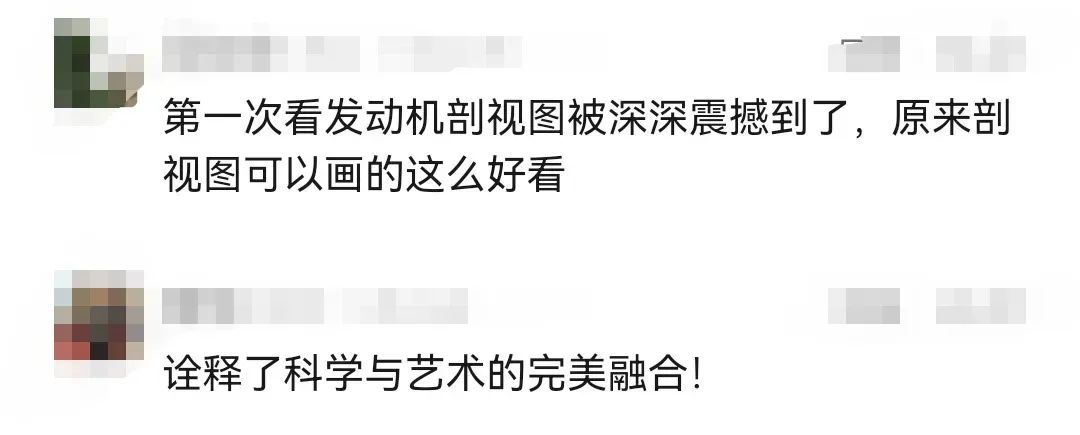

网友们在褒贬区感触：

施敦厚的画

“诠释了科学与艺术的完好交融！”
